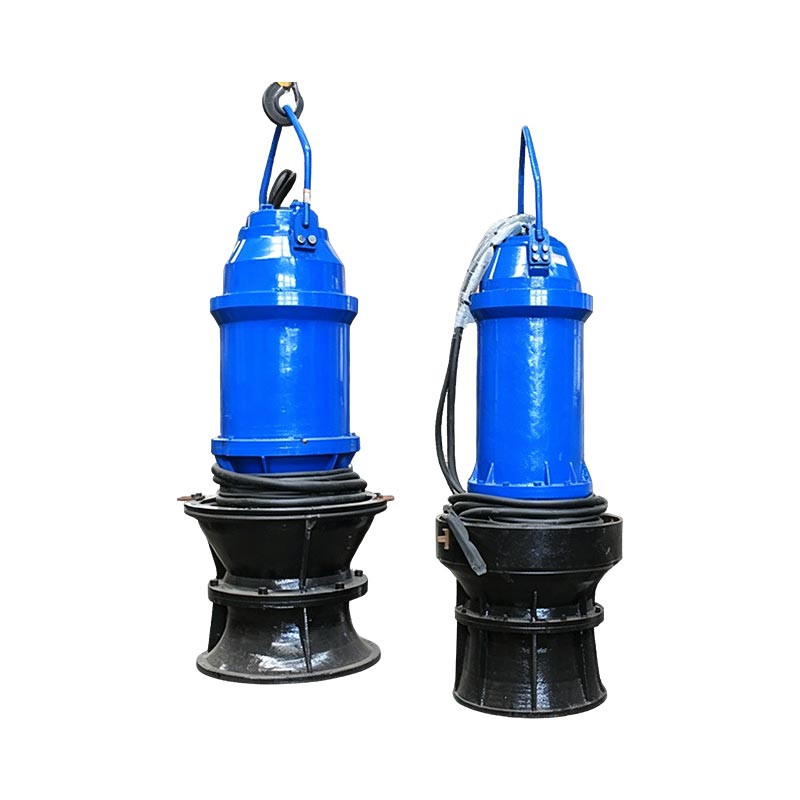

Pam Aliran Paksi Submersible untuk Pengairan direka bentuk untuk aplikasi pemindahan air volum besar memerlukan kapasiti aliran tinggi dan kepala operasi yang rendah.
Direka bentuk dengan motor tenggelam bersepadu dan struktur pam, siri ini menyediakan penyelesaian praktikal untuk sistem pengairan pertanian, stesen pengambilan air sungai, projek saliran banjir, dan air perbandaran pengurusan kemudahan di mana pemindahan air yang berterusan dan boleh dipercayai diperlukan.
Berbanding dengan sistem pam aliran paksi yang dipasang kering konvensional, reka bentuk tenggelam memudahkan pemasangan, mengurangkan keperluan pembinaan stesen pam, dan meningkatkan kestabilan operasi dalam persekitaran dengan turun naik paras air.
Motor diletakkan di atas bahagian pam, dan unit lengkap beroperasi di dalam air.
Ciri-ciri struktur utama termasuk:
• Konfigurasi pam-motor bersepadu
• Bilah pendesak boleh laras
• Motor tenggelam tertutup sepenuhnya
• Sistem pengedap mekanikal
• Sistem perlindungan pemantauan automatik
Apabila dilihat dari bahagian masuk, pendesak berputar mengikut lawan jam.
Reka bentuk pendesak boleh laras membolehkan pam mengekalkan prestasi yang cekap di bawah operasi yang berbeza syarat, menjadikannya sesuai untuk aplikasi dengan keperluan aliran yang berubah-ubah.
Pam aliran paksi direka khusus untuk aplikasi di mana sejumlah besar air perlu dialihkan keperluan tekanan yang agak rendah.
Aplikasi biasa termasuk:
• Saluran pengairan pertanian
• Sistem pengambilan air sungai
• Pemindahan air takungan
• Stesen pam kawalan banjir
Stesen pam tradisional biasanya memerlukan:
• Pemasangan motor berasingan
• Bilik peralatan yang besar
• Kerja penjajaran yang kompleks
Struktur tenggelam bersepadu membolehkan unit pam beroperasi terus di bawah air, mengurangkan di atas tanah keperluan pembinaan dan menjadikannya sesuai untuk lokasi yang mempunyai ruang terhad.
Bagi projek pengairan dan kawalan banjir, paras air boleh berubah dengan ketara.
Reka bentuk motor tenggelam menyediakan:
• Penyejukan motor yang berkesan
• Mengurangkan bunyi operasi
• Operasi berterusan yang boleh dipercayai
Memilih jenis pam yang betul bergantung terutamanya pada keperluan aliran, keadaan kepala dan persekitaran aplikasi.
| Siri | Jenis Pam | Permohonan yang Disyorkan |
| QZB | Pam Aliran Paksi Rendam | Aplikasi pemindahan air aliran tinggi dan rendah |
| QHB | Pam Aliran Bercampur Submersible | Aplikasi kepala yang lebih tinggi dengan paras air yang berubah-ubah |
Pemindahan isipadu air yang besar diperlukan Kepala pam agak rendah Operasi pengairan atau saliran berterusan diperlukan
Prestasi kepala yang lebih tinggi diperlukan Paras air berubah dengan ketara Kebolehsuaian hidraulik yang lebih baik diperlukan
Siri QZB tersedia dalam pelbagai saiz untuk memenuhi keperluan projek yang berbeza.
Contoh: 700QZB-100
| Kod | Penerangan |
| 700 | Diameter alur keluar pam (mm) |
| QZB | Siri pam aliran paksi tenggelam |
| 100 | 1/10 daripada Kelajuan Spesifik Pam |
| Siri Model | Aplikasi Biasa |
| Siri 350QZB | Projek pengairan kecil dan pemindahan air |
| Siri 400QHB | Aplikasi aliran campuran aliran sederhana |
| Siri 500QZB | Pengairan pertanian dan pemindahan air perbandaran |
| Siri 600QZB | Sistem pengairan industri dan besar |
| Siri 700QZB | Projek perparitan dan pengurusan air berskala besar |
| Siri 800QZB | Aplikasi pemindahan air berkapasiti tinggi |
| Siri 900QZB | Projek kejuruteraan besar yang memerlukan prestasi aliran tinggi |
350QZB-50, 350QZB-70, 350QZB-70(A), 350QZB-85, 350QZB-100, 350QZB-125,
400QHB-40, 400QHB-50,
500QZB-50, 500QZB-70, 500QZB-85, 500QZB-100, 500QZB-125, 500QZB-160,
500QHB-40, 500QHB-50,
600QZB-50, 600QZB-70, 600QZB-85, 600QZB-100, 600QZB-125,
600QHB-50, 600QHB-50A,
700QZB-50, 700QZB-70, 700QZB-85, 700QZB-100, 700QZB-125, 700QZB-160,
700QHB-50,
800QZB-50, 800QZB-70, 800QZB-100,
900QZB-85, dsb.
Pam tenggelam aliran paksi QZB dan QHB boleh digunakan secara meluas untuk digunakan dalam kemudahan perindustrian dan perlombongan, limbungan kapal, bekalan air bandar dan sistem perparitan, pengairan pertanian, dan bekalan air loji janakuasa dan saliran sistem.
Pam tenggelam paksi aliran paksi QZB sesuai untuk aplikasi yang memerlukan kepala rendah dan kadar aliran tinggi; QHB pam tenggelam aliran campuran mempunyai kecekapan tinggi dan rintangan peronggaan yang sangat baik, menjadikannya sesuai untuk aplikasi dengan turun naik yang ketara dalam paras air dan keperluan kepala yang agak tinggi.
Produk ini direka bentuk untuk mengendalikan air mentah atau air sisa tercemar ringan, dengan suhu cecair maksimum daripada 50°C, julat pH 4 hingga 10, nisbah isipadu pepejal terampai di bawah 2%, dan graviti tentu kurang daripada 1.2 × 10³ kg/m². Menggunakan produk ini ialah penyelesaian yang paling berkesan untuk perlindungan banjir bagi motor stesen janakuasa sungai dan kawasan tepi tasik di mana paras air turun naik dengan ketara.
Motor Pam Aliran Paksi Submersible untuk Pengairan terletak di atas pam. Motor tenggelam mempunyai jenis kering reka bentuk dengan penebat Kelas F, pengedap mekanikal dan tambahan yang boleh dipercayai, dan dilengkapi dengan peranti perlindungan terhadap kebocoran dan terhadap kenaikan suhu dalam belitan dan galas dalaman.
Ia dilengkapi dengan kabinet kawalan, memastikan operasi yang selamat dan boleh dipercayai. Pam ini sesuai untuk pelbagai jenis air kualiti dan keadaan persekitaran, menampilkan bilah pendesak boleh laras, dan beroperasi dalam julat yang luas keadaan operasi.
Apabila dilihat dari salur masuk, pendesak berputar mengikut lawan jam.
Pam aliran paksi direka untuk kadar aliran yang sangat tinggi dan keadaan kepala rendah, manakala pam aliran bercampur menyediakan prestasi yang lebih baik apabila kepala yang lebih tinggi dan keadaan operasi yang berubah diperlukan.
ya. Siri QZB sesuai untuk memindahkan air mentah dari sungai, takungan, dan saluran pengairan apabila air mengandungi zarah terampai terhad.
Struktur tenggelam bersepadu mengurangkan keperluan pemasangan, meningkatkan penyejukan motor, merendahkan bunyi bising dan membolehkan pemasangan fleksibel di lokasi dengan ruang terhad.
Pelanggan hendaklah menyediakan:
Kadar aliran yang diperlukan
Kepala pam
Keadaan sumber air
Kaedah pemasangan
Keperluan bekalan kuasa
Jurutera kami boleh mengesyorkan model pam yang sesuai berdasarkan keadaan projek.
