TheKabinet Kawalan Elektrikialah peranti khusus yang mengawal mula dan berhenti unit pam tenggelam elektrik (ESP), memantau dan merekod status operasinya, dan secara automatik melakukan perlindungan pemadaman kuasa apabila keadaan tidak normal berlaku semasa operasi. Pada masa ini, empat jenis kabinet kawalan biasanya digunakan: kabinet kawalan frekuensi kuasa, kabinet kawalan mula lembut, kabinet kawalan frekuensi berubah-ubah voltan rendah dan kabinet kawalan frekuensi berubah-ubah voltan sederhana.
Standard Antarabangsa：ISO 13628 , IEC 60034 , IEC 60529 , IEC 60947, IEC 60079
Standard Kebangsaan：GB/T 16750 , GB/T 3797 , GB 4208 , GB/T 14048 , GB 7251.1
Piawaian Industri：API RP 11S1 , API 14F
Standard Perusahaan: AT-ST-013
Perlindungan Voltan Bekalan Kuasa
Perlindungan Arus Tiga Fasa
Perlindungan Lebihan
Perlindungan Kurang Muatan
Perlindungan Voltan Bawah
Mula Tertunda
Penutupan Tertunda
Rakaman Semasa
| Model & Spesifikasi | Nilai Semasa（A） | Voltan Terkadar（V） | A (Lebar) × B (Kedalaman) × H (Tinggi) |
| kelas 1.2kV | 50, 80, 100, 120, 150 | 1140 | 460×520×1500 |
| kelas 2.5kV | 50, 80, 100, 120, 150 | 2500 | 600×630×1700 |
| kelas 3kV | 50, 80, 100, 120, 150 | 3000 | 600×630×1700 |
| kelas 3.6kV | 50, 80, 100, 120, 150 | 3600 | 600×630×1700 |
| Model & Spesifikasi | Nilai Semasa（A） | Voltan Terkadar（V） | A (Lebar) × B (Kedalaman) × H (Tinggi) |
| kelas 1.2kV | 50, 80, 100, 120, 150 | 1140 | 460×520×1500 |
| kelas 2.3kV | 50, 80, 100, 120, 150 | 2300 | 600×630×1700 |
● Ketinggian：≤2000m
● Suhu persekitaran：-30℃/-22℉ — +50℃/122℉
● Kelembapan relatif：≤85%
●Bebas bahan mudah terbakar dan meletup, gas menghakis penebat dan habuk pengalir
●Dipasang di tempat yang bebas daripada getaran teruk, dengan kecondongan menegak ≤ 5°
| Tidak. | Nama Parameter | Data |
| 1 | Voltan Masukan Berkadar | 380 V – 480 V±10%,3P 380 V – 480 V ±10%, 3 fasa |
| 2 | Kekerapan Input Dinilai | 50Hz±10% |
| 3 | Kekerapan Output | 0 - 120 Hz, boleh laras |
| 4 | Resolusi Kekerapan Output | 0.01Hz |
| 5 | Kawal Voltan Bekalan Kuasa | AC220V |
| 6 | Kuasa Keluaran Dinilai | 110 kW–630kW |
| 7 | Arus Keluaran Dinilai | 215A–1188A |
| 8 | Julat Voltan Keluaran | 0 - Voltan Masukan |
| 9 | Jenis Penerus | 6 - penerus diod nadi |
| 10 | Jenis Transistor Penyongsang | IGBT |
| 11 | Antara Muka Komunikasi Luaran | RS485, RS232 |
| 12 | Model Komunikasi Luaran | kabel |
| 13 | Fungsi Perlindungan | Beban lebih, beban terkurang, litar pintas, kehilangan fasa, suhu berlebihan |
| 14 | Kaedah Penyejukan | Penyejukan udara paksa |
| 15 | Faktor Kuasa Input | 0.98 |
| 16 | Kecekapan | ＞98% |
| 17 | Penapis Output | Gelombang sinus |
| 18 | Kitaran Tugas Dinilai | Berterusan |
| 19 | Gred IP / Gred Perlindungan | IP23 |
| 20 | Kapasiti Lebihan | tork berkadar 150%, tempoh 60 s |
| 21 | Suhu Ambien Operasi | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | Suhu Penyimpanan / Pengangkutan | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Kelembapan Ambien | ≤95% (pada +20 ℃), tidak pemeluwapan |
| 24 | Ketinggian Pemasangan | ≤1000m, pengurangan diperlukan jika melebihi |
| 25 | Input Komponen Harmonik Sisi | H5=36%,H7=17.8%,H11=8.1%,H13=5.3% |
| 26 | Kandungan Harmonik Sisi Input | ＜5% |
| 27 | Mod Kawalan | V/F berbilang titik, vektor V/F |
| 28 | Mod Pendawaian Masuk & Keluar | Atas masuk & atas keluar, bawah masuk & bawah keluar |
| Tidak. | Nama Parameter | Data |
| 1 | Voltan Masukan Berkadar | 380 V – 690 V ±10%, 3 fasa |
| 2 | Kekerapan Input Dinilai | 50Hz±10% |
| 3 | Kekerapan Output | 0 - 120 Hz, boleh laras |
| 4 | Resolusi Kekerapan Output | 0.01 Hz |
| 5 | Kawal Voltan Bekalan Kuasa | AC 220 V |
| 6 | Kuasa Keluaran Dinilai | 110 kW–900 kW |
| 7 | Arus Keluaran Dinilai | 202 A–1535 A |
| 8 | Julat Voltan Keluaran | 0 - Voltan Masukan |
| 9 | Jenis Penerus | IGBT |
| 10 | Jenis Transistor Penyongsang | IGBT |
| 11 | Antara Muka Komunikasi Luaran | RS485, RS232 |
| 12 | Mod Komunikasi Luaran | Gentian Optik |
| 13 | Fungsi Perlindungan | Lebihan, Kurang Beban, Litar pintas, Kehilangan fasa, Suhu berlebihan |
| 14 | Kaedah Penyejukan | Penyejukan udara paksa |
| 15 | Faktor Kuasa Input | 0.98 |
| 16 | Kecekapan | ＞98% |
| 17 | Penapis Output | Gelombang sinus |
| 18 | Kitaran Tugas Dinilai | Berterusan |
| 19 | Gred IP / Gred Perlindungan | IP23 |
| 20 | Kapasiti Lebihan | tork berkadar 150%, tempoh 60 s |
| 21 | Suhu Ambien Operasi | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | Suhu Penyimpanan / Pengangkutan | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Kelembapan Ambien | ≤95% (pada +20 ℃), tidak pemeluwapan |
| 24 | Ketinggian Pemasangan | ≤1000 m; penurunan nilai diperlukan jika melebihi |
| 25 | Input Komponen Harmonik Sisi | 4% |
| 26 | Kandungan Harmonik Sisi Input | ＜5% |
| 27 | Mod Kawalan | V/F berbilang titik, vektor V/F |
| 28 | Mod Pendawaian Masuk & Keluar | Atas masuk & atas keluar, bawah masuk & bawah keluar |
| Tidak. | Nama Parameter | Data |
| 1 | Voltan Masukan Berkadar | 0.6 KV -2.6 KV±10% |
| 2 | Kekerapan Input Dinilai | 50 Hz ± 10% |
| 3 | Kekerapan Output | 0 - 120 Hz, boleh laras |
| 4 | Resolusi Kekerapan Output | 0.01 Hz |
| 5 | Kawal Voltan Bekalan Kuasa | AC 220 V |
| 6 | Kapasiti Dinilai | 45 kVA–300kVA |
| 7 | Kaedah Penyejukan | Penyejukan udara paksa |
| 8 | Faktor Kuasa Input | Di atas 0.98 pada beban >20%. |
| 9 | Kitaran Tugas Dinilai | Berterusan |
| 10 | Gred IP / Gred Perlindungan | IP20 |
| 11 | Kapasiti Lebihan | 120% selama 1 jam, 150% selama 1 minit |
| 12 | Suhu Ambien Operasi | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 13 | Suhu Penyimpanan / Pengangkutan | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 14 | Kelembapan Ambien | ≤90% (pada +20 ℃), tidak pemeluwapan |
| 15 | Ketinggian Pemasangan | ≤1000 m; penurunan nilai diperlukan jika melebihi |
●Ketinggian tidak boleh melebihi 1000 m; derating diperlukan jika ketinggian melebihi 1000 m.
●Suhu ambien operasi: -5 ℃ hingga +40 ℃, suhu purata harian tidak melebihi +35 ℃, variasi suhu ambien tidak melebihi 5 ℃/j. Jika suhu persekitaran melebihi julat yang dibenarkan, peralatan penyaman udara yang sesuai hendaklah dilengkapi.
●Kelembapan relatif maksimum udara ambien: ≤ 90% (pada 20 ℃); ≤ 50% pada +40 ℃.
●Asas pemasangan hendaklah bebas daripada getaran dan kejutan yang teruk, dengan kecenderungan menegak tidak melebihi 5%.
●Persekitaran operasi hendaklah bebas daripada habuk konduktif atau meletup, dan bebas daripada gas atau wap yang menghakis logam atau merosakkan penebat.
●Turun naik voltan berterusan bekalan kuasa input AC tidak boleh melebihi ±10% daripada nilai undian.
●Julat turun naik frekuensi grid kuasa AC: 45 Hz–55 Hz, dengan kadar variasi frekuensi tidak melebihi ±1% sesaat.
●Untuk kegunaan dalaman sahaja dengan pengudaraan yang baik; kelegaan di atas dan di sekeliling peranti hendaklah ≥ 700 mm.
●Dilengkapi dengan perlindungan termasuk overvoltage, undervoltage, overcurrent, kehilangan fasa dan litar pintas.
●Dilengkapi dengan paparan LED untuk menunjukkan arus keluaran, voltan, kekerapan, dsb.
●Parameter sistem boleh ditetapkan melalui pad kekunci.
●Ia boleh beroperasi dalam kedua-dua mod frekuensi berubah dan mod frekuensi kuasa.
●Di bawah operasi frekuensi berubah-ubah, mod kerja boleh manual atau automatik.
●Masa mula dan kekerapan operasi boleh ditetapkan sewenang-wenangnya.
S1: Peralatan apa yang digunakan terutamanya oleh Kabinet Kawalan Elektrik Pemacu Kelajuan Boleh Ubah?
A1: Kabinet Kawalan Pemacu Kelajuan Boleh Ubah ini adalah peralatan sokongan khas untuk semua jenis pam tenggelam, seperti pam suhu tinggi, pam telaga dalam dan pam masuk sungai. Ia sesuai dengan penghantaran air medan minyak, bekalan air telaga dalam dan projek pengambilan air sungai.
S2: Apakah kelebihan teras kawalan penukaran frekuensi berbanding dengan kawalan kelajuan tetap tradisional?
A2: Berbanding dengan kotak kawalan kelajuan tetap tradisional, kotakKabinet Kawalan Elektrik Pemacu Kelajuan Boleh Ubahboleh melaraskan kelajuan pam secara bebas mengikut keperluan. Ia menjimatkan lebih banyak tenaga, mengurangkan haus peralatan dengan permulaan yang lembut, dan mempunyai perlindungan keselamatan penuh, menjadikan operasi pam lebih stabil, selamat dan penjimatan kuasa.
S3: Bolehkah kabinet kawalan ini menyesuaikan diri dengan persekitaran kerja luar yang keras?
A3: Ya. Kabinet Kawalan Elektrik ini menggunakan cangkerang industri yang dimeterai dan bahagian dalaman berkualiti tinggi. Ia kalis habuk, kalis air dan anti-gangguan, dan boleh berfungsi secara stabil dalam persekitaran lembap, berdebu dan luar untuk projek medan minyak, telaga air dan pengambilan air sungai.

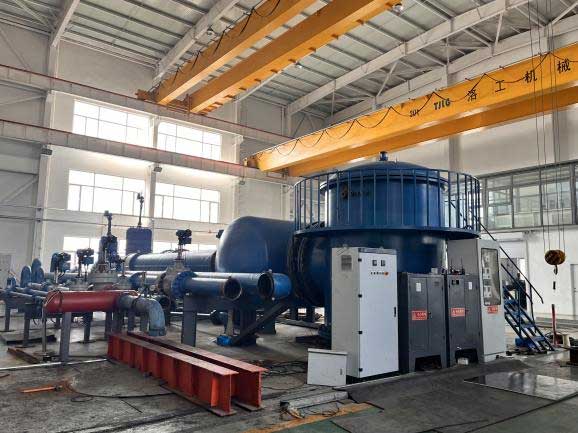

Kami mematuhi kawalan kualiti yang ketat untuk setiap Kabinet Kawalan Elektrik Pemacu Kelajuan Boleh Ubah. Berbeza daripada pemeriksaan satu bahagian biasa, semua kabinet kami diuji dengan set pam tenggelam yang dipadankan sebelum penghantaran. Setiap peralatan melepasi ujian larian penuh, ujian pelarasan kelajuan dan ujian simulasi beban. Ujian pemadanan pam sebenar ini memastikan penyelarasan sempurna antara kabinet dan pam. Semua produk dihantar hanya selepas lulus ujian pemadanan lengkap, untuk menjamin operasi lapangan yang stabil dan boleh dipercayai.
Kami mempunyai pengalaman yang kaya dalam membangun dan menghasilkan peralatan kawalan pam tenggelam. Semua produk Kabinet Kawalan Elektrik Pemacu Kelajuan Boleh Ubah diuji dengan ketat, dengan kualiti yang stabil dan kadar kegagalan yang rendah. Kami menyokong parameter dan fungsi tersuai agar sesuai dengan pam dan keadaan kerja yang berbeza. Kami menyediakan perundingan pra-jualan yang lengkap, bimbingan di tapak dan perkhidmatan penyelenggaraan selepas jualan. Produk kami dijual di seluruh dunia, menyediakan pelbagai projek medan minyak, telaga air dan pengambilan air sungai dengan penyelesaian kawalan yang kos efektif dan stabil.
