ThePam Telaga Dalam Siri JINAOTE ATQJ direka bentuk untuk pengepaman air bawah tanah yang mantap, sangat sesuai untuk pengairan pertanian, pengekstrakan air telaga dalam, pengambilan air takungan dan sistem bekalan air berpusat. Dibina dengan pendesak emparan berbilang peringkat, komponen tahan kakisan dan motor tenggelam penjimatan tenaga kecekapan tinggi, ia menawarkan kestabilan operasi yang konsisten, beban kerja penyelenggaraan yang minimum dan jangka hayat perkhidmatan yang dilanjutkan.
1. Motor bersepadu dan struktur pam, operasi bawah air tenggelam dengan keselamatan dan kebolehpercayaan yang tinggi.
2. Tiada keperluan khas untuk selongsong telaga; paip yang meningkat hanya perlu menahan tekanan kerja yang sepadan.
3. Pemasangan, operasi dan penyelenggaraan yang mudah, pendudukan ruang lantai yang kecil; pembinaan rumah pam tidak diperlukan.
4. Struktur padat dan penggunaan bahan mentah yang rendah.
| item | Spesifikasi |
| Jenis Pam | Pam Rendam Telaga Dalam Menegak |
| Struktur | Pam Empar pelbagai peringkat |
| Jenis Motor | Motor Selam Asynchronous Tiga fasa |
| Voltan Ternilai | 380V / 660V |
| Kekerapan | 50Hz |
| Julat Aliran | Disesuaikan |
| Julat Kepala | Sehingga 900 m |
| Jenis Pemasangan | Pemasangan Menegak |
| Kaedah Penyejukan | Penyejukan Motor yang dipenuhi air |
| Suhu Sederhana | ≤90 ℃ |
| Julat PH | 6.5–8.5 |
| Kandungan Zarah Pepejal | ≤0.01% |

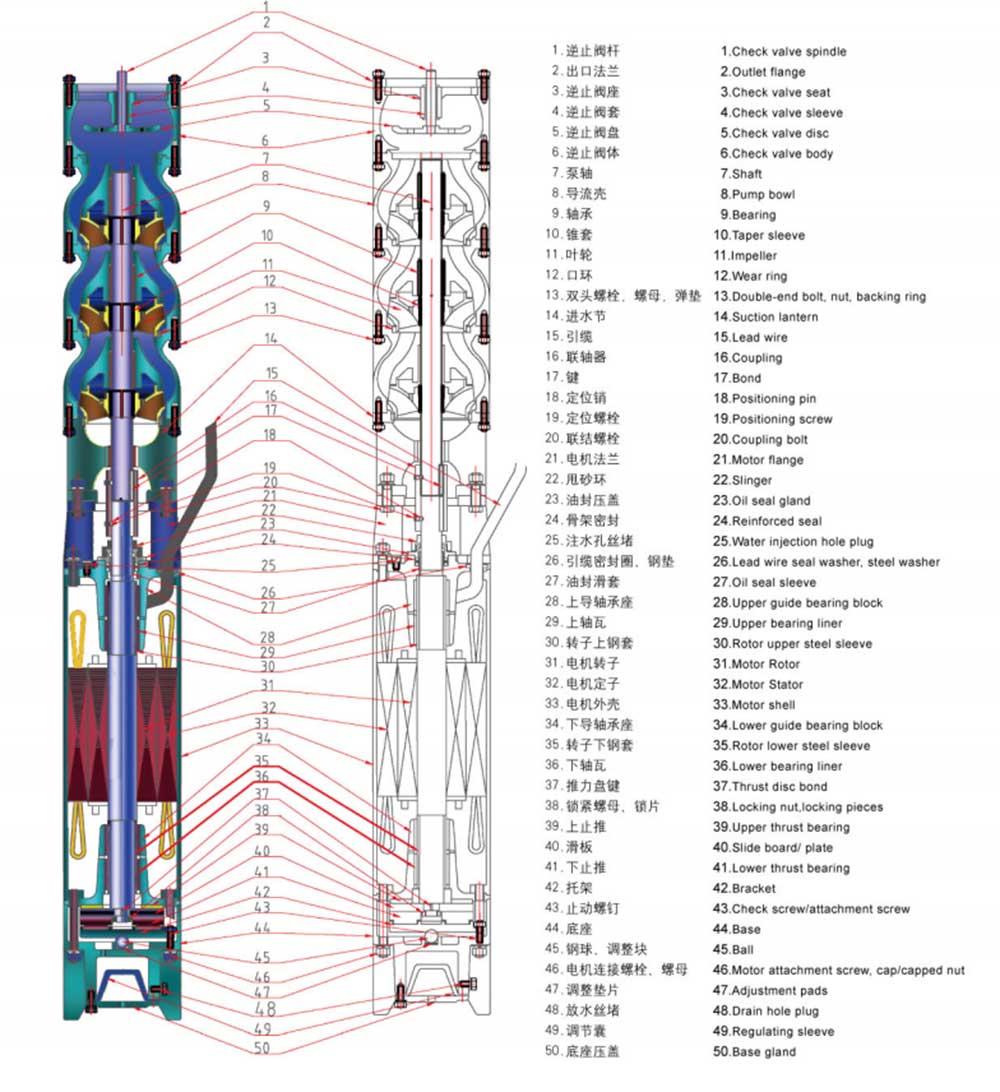

1. Pam Submersible Deepwell terdiri daripada motor tak segerak 3 fasa tenggelam dan badan pam. Motor digandingkan secara langsung dengan unit pam atas. Kedap aci yang boleh dipercayai dipasang pada aci motor atas menghalang kebocoran silang antara air penyejuk motor dalaman dan medium yang dipam, memastikan operasi stabil jangka panjang.
2. Pam adalah jenis emparan menegak berbilang peringkat sedutan tunggal; motor yang dipadankan ialah motor asynchronous tenggelam menegak jenis basah berisi air, disambungkan melalui gandingan jenis tong.
3. penggulungan motor menggunakan wayar magnet kalis air PE bersarung nilon; rongga motor dipenuhi dengan air tawar yang bersih.
4. galas panduan yang dilincirkan air digunakan untuk motor. Galas tujahan di bahagian bawah motor menanggung tujahan paksi dua arah dari pam. Versi berkepala tinggi melengkapkan pad tujah berbentuk kipas tembaga yang mengandungi nikel dipadankan dengan plat gelongsor Phylos yang diimport untuk galas beban paksi.
5. Komponen galas daya paksi tambahan dipasang di antara pam dan motor pada model angkat tinggi, kepala maksimum sehingga 900m.
1.Isi rongga motor dengan air bersih sebelum dimulakan; toskan semua air dalaman untuk simpanan musim sejuk untuk mengelakkan keretakan fros.
2. Uji rintangan penebat unit secara kerap, nilainya tidak boleh lebih rendah daripada 0.5 MΩ.
3. Tempoh jaminan standard: 1 tahun di bawah operasi biasa.
Pelanggan mesti membaca panduan pemilihan ini dengan teliti untuk memilih model pam yang betul. Pemilihan yang tidak betul akan memendekkan hayat perkhidmatan pam dan membawa kepada penggunaan kuasa yang lebih tinggi.
Pilih model pam yang sesuai berdasarkan diameter dalam telaga, suhu air, nilai PH, kadar aliran, paras air dinamik dan parameter lain.
Penjelasan Kod Model:200 Q J(R/H)80--144
200:Diameter telaga dalam minimum yang dibenarkan (Unit: mm). Spesifikasi lain yang tersedia termasuk 100, 150, 250, 300, dsb.
S:Pam tenggelam, huruf awal Cina "Qianshui".
J:Pam yang digunakan dengan baik, huruf awal bahasa Cina "Jingyong".
R / H:Pengelasan berdasarkan suhu air
Jenis QJ:suhu air yang berkenaan 20℃ ±5℃
Jenis QJR:suhu air yang berkenaan 25 ℃ hingga 90 ℃
80:Kadar aliran berkadar (Unit: m³/j). Aliran keluaran setiap jam pam mestilah lebih rendah daripada kadar aliran masuk air telaga.
144:Kepala berkadar (Unit: m). Ia merujuk kepada jarak menegak dari paras air dinamik ke saluran keluar air.
Penerangan parameter PH tambahan:
Julat PH air yang berkenaan:1-14. Pam siri QH mempunyai prestasi anti-karat.
Kuantiti aliran masuk air (Unit: m³/j):Jumlah isipadu air bawah tanah yang mengalir keluar dari telaga sejam. Data ini biasanya disediakan oleh kontraktor penggerudian telaga.

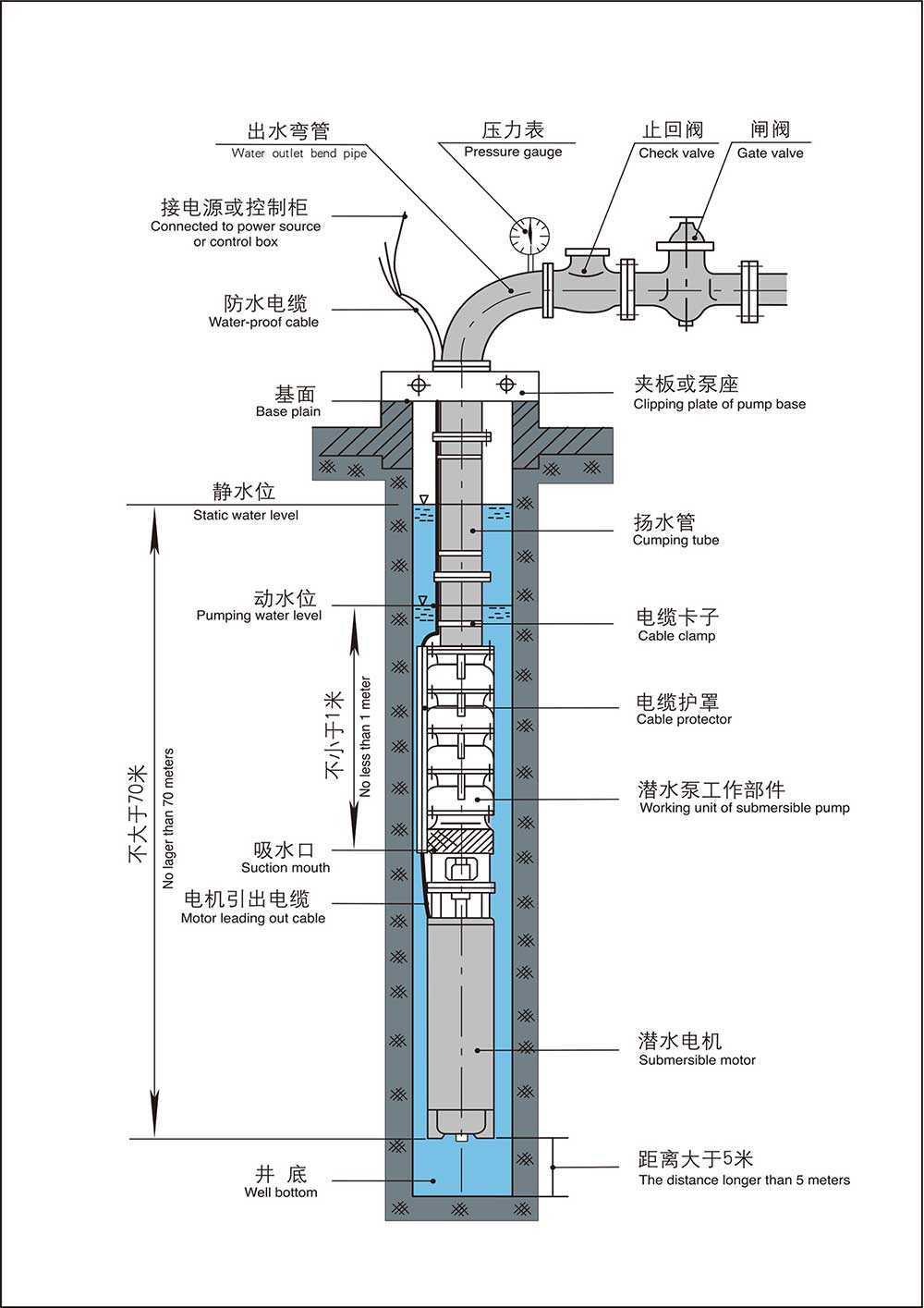

Paras air statik (Unit: m):Ketinggian menegak antara permukaan air di dalam telaga dan kepala telaga apabila pam tidak beroperasi.
Paras air dinamik (Unit: m):Apabila pam terus mengepam air, paras air di dalam perigi akan turun secara berterusan. Apabila paras air stabil pada ketinggian tertentu, aliran keluaran pam akan kekal stabil dan paras air tidak lagi berkurangan. Jarak menegak antara permukaan air stabil ini dan kepala telaga ditakrifkan sebagai paras air dinamik.
Had padanan aliran:Kadar aliran terkadar pam mestilah kurang daripada kadar aliran masuk air setiap jam telaga, jika tidak telaga akan kering dan pam mungkin terbakar akibat operasi kering.
Klasifikasi suhu:Pam QJ standard adalah untuk air bawah tanah suhu biasa; Pam tahan suhu tinggi QJR mesti digunakan untuk air mata air panas atau air bawah tanah bersuhu tinggi.
Penyelesaian anti-karat:Pam siri QH disyorkan untuk telaga dengan air mengakis berasid atau beralkali.
Keperluan diameter telaga:Diameter dalam telaga mestilah lebih besar daripada diameter luar badan pam untuk memastikan pam dapat diturunkan ke dalam telaga dengan lancar.
Sebelum memilih model pam, pelanggan harus mengesahkan maklumat berikut:
1. Kadar Aliran yang DiperlukanTentukan keluaran air yang diperlukan mengikut kawasan pengairan dan permintaan air.
2. Jumlah Kepala Pam Kira ketinggian angkat yang diperlukan termasuk:
· Kedalaman telaga
· Jarak angkat menegak
· Kehilangan tekanan saluran paip
· Keperluan tekanan air terminal
3. Diameter TelagaPilih diameter pam yang sesuai untuk selongsong telaga sedia ada.
4. Bekalan KuasaSahkan voltan, kekerapan dan kapasiti elektrik yang ada.
5. Kualiti AirSemak suhu air, nilai PH dan kandungan zarah pepejal.
Menyediakan parameter ini membantu memastikan pam yang dipilih memberikan prestasi yang diharapkan.
| Fenomena Kesalahan | Sebab | Penyelesaian |
| Kepala tidak dapat dicapai, tiada air yang dapat diserap atau pelepasan air yang tidak mencukupi. | 1. Paras air dinamik menurun di bawah min yang dibenarkan. aras air dinamik;2. Pecah pada sambungan paip lif; 3. Putaran pembalikan motor;4. Pengurangan voltan;5. Saluran masuk air tersumbat;6. Penyambung yang rosak. | 1. Tingkatkan peringkat pam dan paip angkat, untuk meningkatkan kedalaman telaga;2. Membaiki kerosakan;3. Gantikan penyambung wayar;4. Semak voltan;5. Salur masuk air basuh;6. Gantikan pengganding. |
| Motor gagal dihidupkan semasa permulaan, dengan buzz. | 1. Kejang galas;2. Larian motor fasa tunggal. | 1. Memeriksa dan membaiki bahagian yang rosak;2. Periksa wayar penyambung, dan cari kegagalan fasa. |
| Ayunan penunjuk ammeter terlalu besar | 1. Paras air dinamik menurun ke salur masuk serapan;2. Paras air dinamik menurun di bawah min yang dibenarkan. paras air dinamik; | 1. Kurangkan pelepasan air, dan tingkatkan kedalaman tenggelam. |
| Getaran ganas unit | 1. Spindle pam dibengkokkan;2. Haus dan lusuh pada bahagian galas unit terlalu besar;3. Pendikit terlalu kuat;4. Penyambung yang rosak. | 1. Tentukur gelendong;2. Gantikan galas;3. Besarkan injap pintu;4. Gantikan pengganding. |
| Jatuh dalam aliran | 1. Haus dan lusuh semasa memakai cincin;2. Saluran masuk air tersumbat;3. Kebocoran pada sambungan antara paip angkat atau cengkerang. | 1. Membaiki atau menggantikan bahagian yang haus;2. Salur masuk air basuh;3. Periksa bahagian sambungan. |
| Penurunan mendadak dalam rintangan penebat | 1. Kualiti penyambung kabel motor yang lemah;2. Penebat rosak pendawaian pemutar motor;3. Kabel usang. | 1. Sambung semula penyambung kabel;2. Baiki pendawaian motor;3. Membaiki kerosakan. |
| Peningkatan dalam penggunaan kuasa (petunjuk ammeter melebihi nilai undian) | 1. Pendesak galas haus;2. Sentuhan antara motor selepas bearing haus;3. Lelasan antara pendesak dan cengkerang. | 1. Periksa dan baiki pam;2. Memeriksa dan membaiki motor;3. Kawal aliran dan periksa galas tujahan motor. |
Pam tenggelam telaga dalam digunakan terutamanya untuk mengekstrak air bawah tanah daripada telaga dalam dan membekalkan air, kegunaan domestik, aplikasi perindustrian dan projek pemindahan air lain.
ya. Siri ATQJ direka untuk pengairan tanah ladang, sistem pemercik, pengairan rumah hijau dan aplikasi bekalan air pertanian lain.
Pelanggan hendaklah menyediakan:
· Kadar aliran yang diperlukan
· Kepala pam
· Kedalaman telaga
· Diameter telaga
· Maklumat sumber air
· Keperluan bekalan kuasa
ya. JINAOTE boleh menyesuaikan parameter pam termasuk kadar aliran, kepala, kuasa motor, voltan dan bahan mengikut keperluan projek.
Kedalaman pemasangan yang dibenarkan bergantung pada model yang dipilih dan keadaan operasi. Model berkepala tinggi boleh mencapai kepala mengangkat sehingga 900 meter.
Pemeriksaan kerap rintangan penebat, keadaan kabel, arus operasi dan keluaran air disyorkan untuk mengekalkan prestasi yang stabil.
