ThePam Celup Elektrikialah sistem angkat buatan lubang bawah yang direka untuk pengeluaran minyak mentah berterusan di telaga dalam, platform luar pesisir dan keadaan takungan yang kompleks. Ia menyepadukan motor tenggelam berprestasi tinggi, pam emparan berbilang peringkat, sistem perlindungan kalis gas dan pasir, dan struktur pengedap yang boleh dipercayai untuk menyediakan prestasi mengangkat minyak yang stabil.
Direka untuk telaga pemotongan air yang tinggi, medan minyak matang, pengeluaran luar pesisir dan persekitaran takungan yang mencabar, sistem ESP minyak membantu pengendali meningkatkan kecekapan pengeluaran, mengurangkan kekerapan kerja dan mengurangkan kos operasi jangka panjang.
Dengan berbilang diameter pam, konfigurasi kuasa dan pilihan bahan yang tersedia, ia boleh disesuaikan mengikut kedalaman telaga, ciri bendalir, suhu dan keperluan pengeluaran.

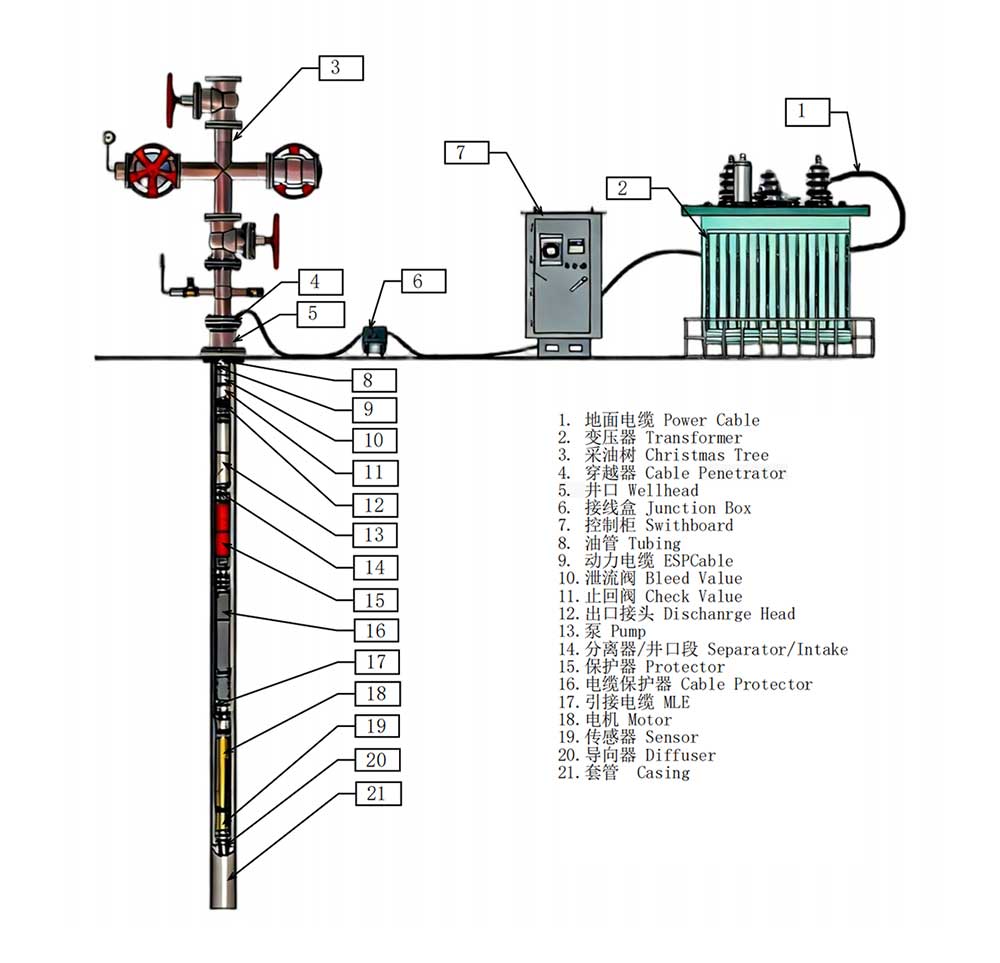

| Tidak. | Nama Peralatan | Keperluan | Kaedah Perolehan | Penerangan Peralatan |
| kemudahan berasaskan tanah | ||||
| 1 | Kotak Simpang | Pilihan | Dibekalkan oleh pelanggan |
1.Untuk sambungan kabel bawah tanah dalam telaga kabel tanah 2. Mencegah gas tekanan tinggi di lombong bawah tanah |
| 2 | Transformer Injak Kekerapan Berubah | Diperlukan | Dibekalkan oleh pelanggan | Digunakan untuk meningkatkan voltan bekalan kuasa kepada voltan tanah yang diperlukan oleh pam elektrik |
| 3 | Kabinet Kawalan Frekuensi Boleh Ubah voltan rendah (Termasuk Penapis Sinus) | Diperlukan | Dibekalkan oleh pelanggan | Untuk mengawal, melindungi dan melaraskan status operasi pam elektrik |
| 4 | Penapis | Pilihan | Dibekalkan oleh pelanggan | Untuk melindungi pam elektrik dan peralatan kritikal dalam grid kuasa |
| 5 | Kabel Permukaan | Pilihan | Dibekalkan oleh pelanggan |
1.Digunakan untuk menyambung peralatan tanah 2. mengawal kos pam |
| penyambung tali tiub lubang bawah | ||||
| 1 | peralatan kepala telaga | Diperlukan | Dibekalkan oleh pelanggan | 1.Untuk menggantung tali tiub dan menyambung saluran paip permukaan2.Untuk laluan kabel bawah tanah |
| 2 | paip minyak | Diperlukan | Dibekalkan oleh pelanggan | Digunakan untuk menyambung pam elektrik dan membentuk saluran mengangkat bendalir telaga |
| 3 | injap longkang | Pilihan | Dibekalkan oleh pelanggan | Pelepasan cecair telaga tiub untuk mengepam |
| 4 | Injap aliran tunggal | Diperlukan | Dibekalkan oleh pelanggan | Fungsi penutupan pam menghalang aliran balik cecair telaga dalam tali tiub, yang boleh menyebabkan tukul air dan merosakkan pam elektrik. |
| 5 | sambungan alur keluar | Diperlukan | Dibekalkan oleh pelanggan | Digunakan untuk menyambungkan pam elektrik ke paip minyak |

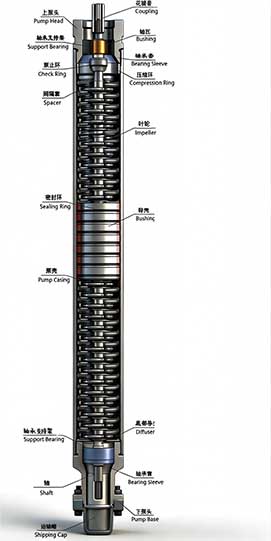

| 6 | pam | Diperlukan | perampasan diri | Digunakan untuk menjana tekanan angkat dan kadar aliran yang diperlukan |
| 7 | pemproses gas | Pilihan | perampasan diri |
1.Untuk mengurangkan kesan gas pada pam elektrik, seperti kunci gas dan peronggaan 2.aliran angkat yang mencukupi |
| 8 | Pemisah gas atau bahagian masuk | Diperlukan | perampasan diri |
1.Untuk mengurangkan kesan gas pada pam elektrik, seperti kunci gas dan peronggaan 2.aliran angkat yang mencukupi 3.membentuk saluran untuk cecair telaga memasuki pam |
| nombor | nama peranti | keperluan | kaedah pemerolehan | Perihalan Peranti |
| penyambung tali tiub lubang bawah | ||||
| 9 | pelindung | Diperlukan | perampasan diri |
1. Digunakan untuk menghantar tork motor ke pam 2.Imbangan Tekanan untuk Motor Selam di Telaga 3. Daya paksi pam pembawa 4. Penambahan minyak motor untuk motor yang tenggelam 5. Axial Seal untuk Motor Terendam |

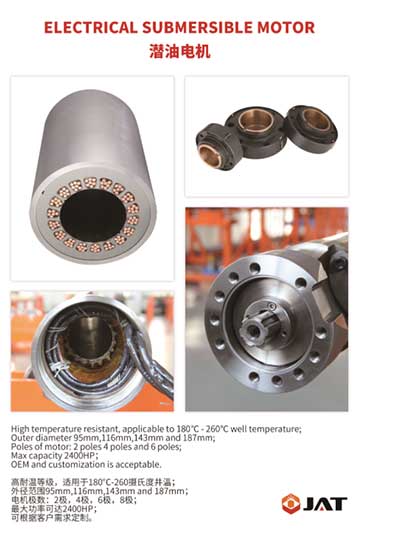

| 10 | motor tenggelam | Diperlukan | perampasan diri | Digunakan untuk menukar tenaga elektrik kepada tenaga mekanikal dan memberikan kuasa untuk operasi pam |
| 11 | sensor lubang bawah | Pilihan | Dibekalkan oleh pelanggan | Untuk pemantauan masa nyata tekanan salur masuk cecair telaga dan pam elektrik, suhu, getaran, penebat, dsb. |
| 12 | pengarah | Diperlukan | perampasan diri | Membimbing dan Menstabilkan Lubang Dalam Pam |
| Peralatan dan aksesori kabel lubang bawah | ||||
| 1 | pejalan kabel | Pilihan | Dibekalkan oleh pelanggan |
1. Digunakan untuk pengedap kabel melalui peranti kepala telaga 2. Struktur dimensi serasi dengan peranti kepala telaga 3. Mampu menahan voltan tanah tinggi motor |
| 2 | Kabel kuasa (kabel rata) | Diperlukan | Dibekalkan oleh pelanggan |
1. Penghantaran Kuasa untuk Peringkat Tiub Lubang Lubang 2. Kabel hendaklah serasi dengan suhu telaga dan keadaan telaga |
| 3 | Kabel ketegangan dan penyambung kabel ketegangan (kabel rata kecil) | Diperlukan | perampasan diri |
1. Penghantaran Kuasa untuk Peringkat Pam Elektrik Downhole 2. Kabel hendaklah serasi dengan suhu telaga dan keadaan telaga 3. Ia harus dimeteraikan pada motor. |
| 4 | Sarung kabel dan pengapit kabel atau pelindung kabel unit | Diperlukan | perampasan diri | Penetapan dan Perlindungan Kabel untuk Peringkat Pam Elektrik |
| 5 | YouTube:Pelindung Kabel Pengapit Silang | Diperlukan | Dibekalkan oleh pelanggan | Aplikasi Penetapan dan Perlindungan Kabel dalam Peringkat Paip Minyak |
| nombor | nama peranti | keperluan | kaedah pemerolehan | Perihalan Peranti |
| Aksesori Lain untuk Kegunaan Bawah Tanah | ||||
| 1 | Pakej Aksesori Lubang Lubang Pam Elektrik (Termasuk Motor, Pelindung, Bahagian Kepala Telaga atau Pemisah, Pam, Pemproses Gas) | Diperlukan | perampasan diri | Untuk penggunaan satu kali bahagian dalam aplikasi bawah tanah, seperti cincin-O, skru dan minyak motor. |
| 2 | Pek aksesori sambungan kabel | Pilihan | perampasan diri | Digunakan untuk menyambungkan kabel plumbum ke kabel kuasa, seperti pita penebat dan kabel berperisai. |
| 3 | aksesori untuk peralatan lain yang turun ke bawah aci | Diperlukan | Sesetengah pembekal peranti menawarkan | |
| alatan lubang bawah | ||||
| 1 | mesin memilih dan meletakkan kabel | Pilihan | Tersedia untuk pembelian, pajakan atau cara penggunaan kabel yang lain | |
| 2 | takal kabel | Diperlukan | Dibekalkan oleh pelanggan | untuk pemasangan kabel |
| 3 | peralatan mengisi minyak | Diperlukan | perampasan diri | Untuk suntikan minyak pam elektrik |
| 4 | angkat pam elektrik | Diperlukan | perampasan diri | Untuk pengangkatan lubang bawah |
| 5 | gelendong | Diperlukan | perampasan diri | aci cakera lubang bawah |
| 6 | mengangkat bicu | perampasan diri | Untuk kegunaan dalam motor elektrik, mesti | |
| 7 | alatan lubang bawah yang lain | Diperlukan | Sesetengah pembekal peranti menyediakan | |

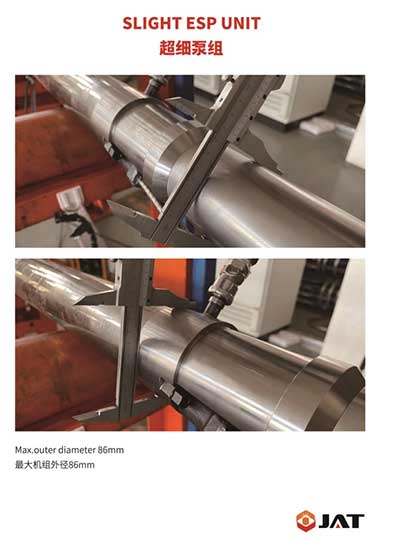

| taip | Siri | Diameter Maksimum（mm） |
| Pam | 338 | 86 |
| Pelindung | 338 | 86 |
| Motor | 375 | 95.25 |
| taip | Siri | Diameter Maksimum（mm） |
| Pam | 400 | 101.6 |
| Pelindung | 400 | 10.1.6 |
| Motor | 456 | 115.82 |
| taip | Siri | Diameter Maksimum（mm） |
| Pam | 513/538/562 | 130.3/136.7/143 |
| Pelindung | 513 | 130.3 |
| Motor | 540/562 | 138/143 |
| taip | Siri | Diameter Maksimum（mm） |
| Pam | 675 | 171.45 |
| Pelindung | 675 | 171.45 |
| Motor | 738 | 187.45 |
| taip | Siri | Diameter Maksimum（mm） |
| Pam | 862 | 219 |
| Pelindung | 675 | 171.45 |
| Motor | 738 | 187.45 |
• Pembangunan Medan Minyak Pesisir:ThePam Celup Elektrik sesuai untuk telaga minyak konvensional, takungan minyak tekanan rendah dan telaga pembangunan banjir air, memberikan pengangkatan minyak mentah harian yang stabil dan memenuhi keperluan pengeluaran berterusan jangka panjang medan minyak tanah.
• Pengeluaran Minyak & Gas Luar Pesisir:Boleh disesuaikan dengan lubang telaga luar pesisir yang sempit dan keadaan kerja marin yang keras, menampilkan struktur padat dan kadar kegagalan yang rendah untuk mengurangkan kos penyelenggaraan dan operasi luar pesisir.
• Operasi Takungan Khas:Berkenaan dengan telaga minyak yang dipotong air tinggi, sedikit menghakis dan melelas, serta telaga minyak geoterma, menyokong pengangkatan bendalir yang selamat dan cekap dalam keadaan kerja yang kompleks.
• Rangsangan & Pemulihan Telaga Minyak:Sesuai untuk telaga minyak hasil rendah dan habis, meningkatkan kecekapan penghantaran bendalir dengan berkesan dan menghidupkan semula kapasiti pengeluaran medan minyak yang semakin tua.
•Reka Bentuk Struktur:Pam Celup Elektrik menggunakan penampilan yang kemas dan padat dengan berbilang diameter luar pilihan, yang boleh memadankan dengan sempurna saiz lubang telaga yang berbeza dan menyesuaikan diri dengan pelbagai jenis telaga minyak.
•Kecekapan Mengangkat Tinggi:Struktur hidraulik berbilang peringkat yang dioptimumkan memberikan rangsangan tekanan yang stabil dan kadar aliran yang besar, merealisasikan pengangkatan minyak mentah berterusan berkecekapan tinggi.
•Kebolehsuaian Alam Sekitar yang Cemerlang:Dilengkapi dengan struktur pengedap dan pelindung premium, menahan kakisan dan lelasan daripada media campuran minyak, gas dan air dalam lubang bawah.
•Kos Operasi Rendah:Mempunyai penggunaan tenaga yang rendah, operasi yang stabil dan kadar kegagalan yang rendah, sangat mengurangkan penyelenggaraan manual dan kerugian penutupan medan.
•Hayat Perkhidmatan Panjang:Reka bentuk pemasangan yang ditentukur kilang dan galas beban tinggi meningkatkan kestabilan struktur keseluruhan dan memanjangkan kitaran larian peralatan.
Siri 400:Model standard padat direka untuk telaga minyak konvensional berdiameter kecil. Ia sesuai untuk aplikasi pengeluaran medan minyak am yang memerlukan kapasiti aliran sederhana dan operasi ekonomi.
Siri 538/540:Direka bentuk untuk sistem penggunaan tiub bergelung dan sesuai untuk telaga minyak berdiameter sederhana dan besar. Ia menyokong aplikasi yang memerlukan kadar aliran yang lebih tinggi dan kapasiti mengangkat.
Struktur Anti-Kegagalan:Galas tujahan beban tinggi dan struktur perlindungan tertutup membantu menahan beban hentaman lubang bawah dan mengurangkan kerosakan peralatan semasa operasi.
Operasi Cekap Tenaga:Reka bentuk hidraulik yang dioptimumkan mengurangkan rintangan aliran bendalir dan kehilangan hidraulik, membantu mengurangkan penggunaan tenaga semasa operasi berterusan.
Pilihan Konfigurasi Fleksibel:Pelbagai spesifikasi pam dan pilihan bahan tersedia untuk aplikasi yang melibatkan kakisan, lelasan dan keadaan suhu tinggi.
Keperluan Penyelenggaraan yang Lebih Rendah:Selang perkhidmatan yang panjang, kekerapan penyelenggaraan yang dikurangkan dan prestasi operasi yang konsisten membantu mengurangkan kos operasi keseluruhan.
Pemilihan ESP hendaklah berdasarkan keadaan telaga sebenar dan keperluan operasi.
Telaga pengeluaran yang lebih tinggi memerlukan:Diameter pam lebih besar, Kapasiti aliran lebih tinggi, Peringkat hidraulik yang dioptimumkan
Telaga dalam memerlukan: Keupayaan kepala yang lebih tinggi, Lebih banyak peringkat pam, Struktur mekanikal yang diperkukuh
Faktor utama termasuk:Peratusan potongan air, Kandungan gas, Kepekatan pasir, Tahap kakisan, Kelikatan minyak mentah
Telaga suhu tinggi memerlukan:Penebat motor suhu tinggi, Bahan tahan haba, Reka bentuk penyejukan yang lebih baik
Bahan teras termasuk aci aloi dan komponen anti-karat diperiksa sebelum pengeluaran untuk mengesahkan pematuhan dengan keperluan aplikasi lubang bawah.
Analisis dinamik bendalir pengiraan dan pemesinan CNC digunakan untuk meningkatkan ketepatan pemprosesan komponen pendesak, peresap dan struktur.
Setiap unit pam menjalani ujian prestasi aliran, ujian tekanan, ujian operasi dan pemeriksaan pengedap sebelum penghantaran.
Prosedur pemasangan bersatu dan proses penentukuran kilang dilaksanakan untuk mengekalkan prestasi produk yang konsisten dan mengurangkan penyelewengan pemasangan.
Rekod pengeluaran dan ujian dikekalkan untuk kebolehkesanan produk dan pengesahan projek.
